Descripción del proyecto
Project description

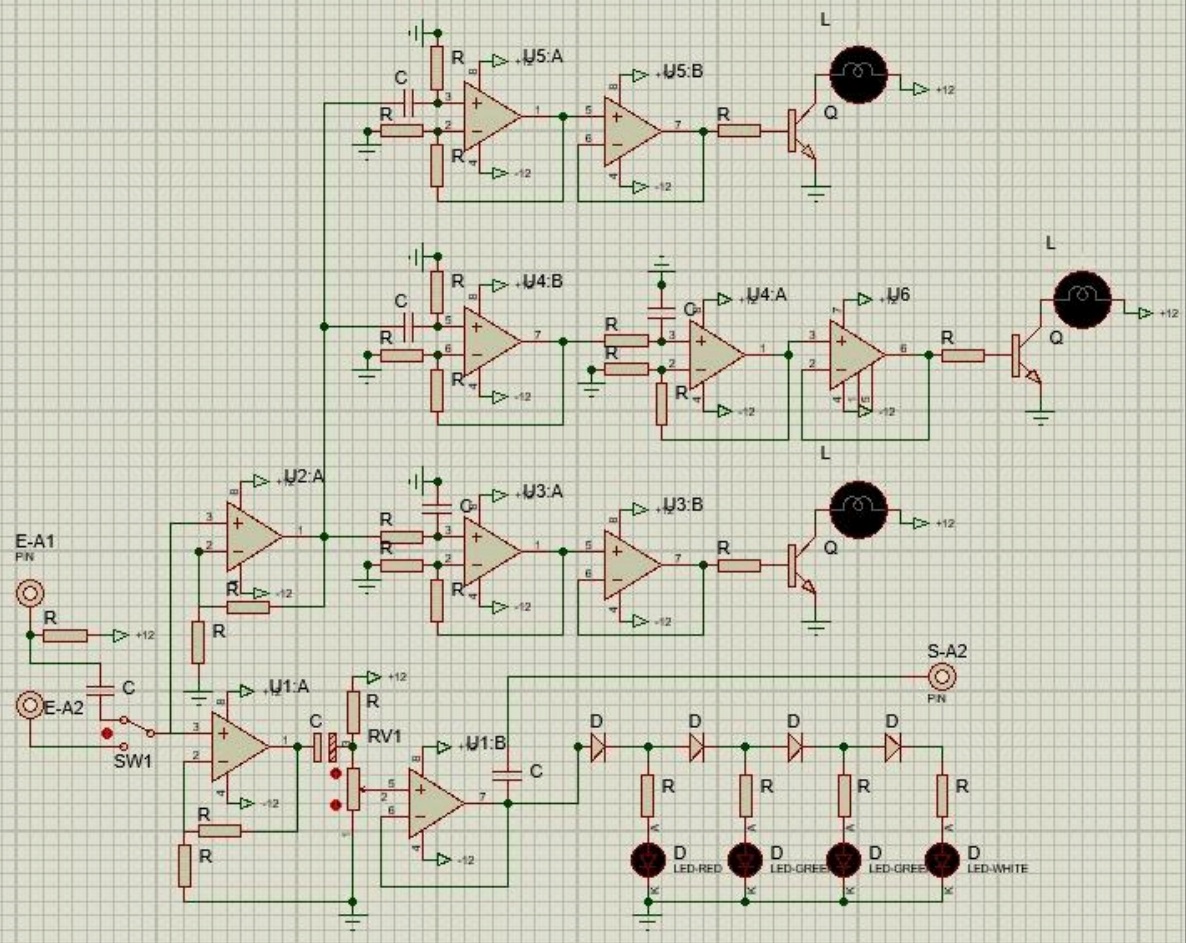

SIGNAL se construye alrededor de un conjunto de filtros activos que dividen la señal de entrada en tres bandas — graves, medios y agudos — cada una acoplada a una lámpara cuya intensidad responde a la amplitud de su banda correspondiente. Cuando la frecuencia de la señal cae dentro del rango de corte calculado para un filtro, este alcanza su ganancia máxima: el pico de tensión resultante satura la corriente que excita el transistor de esa etapa, amplificándola y encendiendo la lámpara al máximo. A medida que la señal se aleja de ese rango, la ganancia del filtro decae y la lámpara se atenúa en consecuencia.
Un segundo circuito, independiente del anterior, controla el volumen general de la señal mediante un amplificador cuya ganancia varía de 0 a 2x la amplitud de entrada, ajustada con una resistencia variable que actúa como divisor de tensión. Ese mismo control alimenta un vúmetro de 4 niveles de LEDs, donde una red de diodos habilita progresivamente cada LED según el nivel de tensión alcanzado.

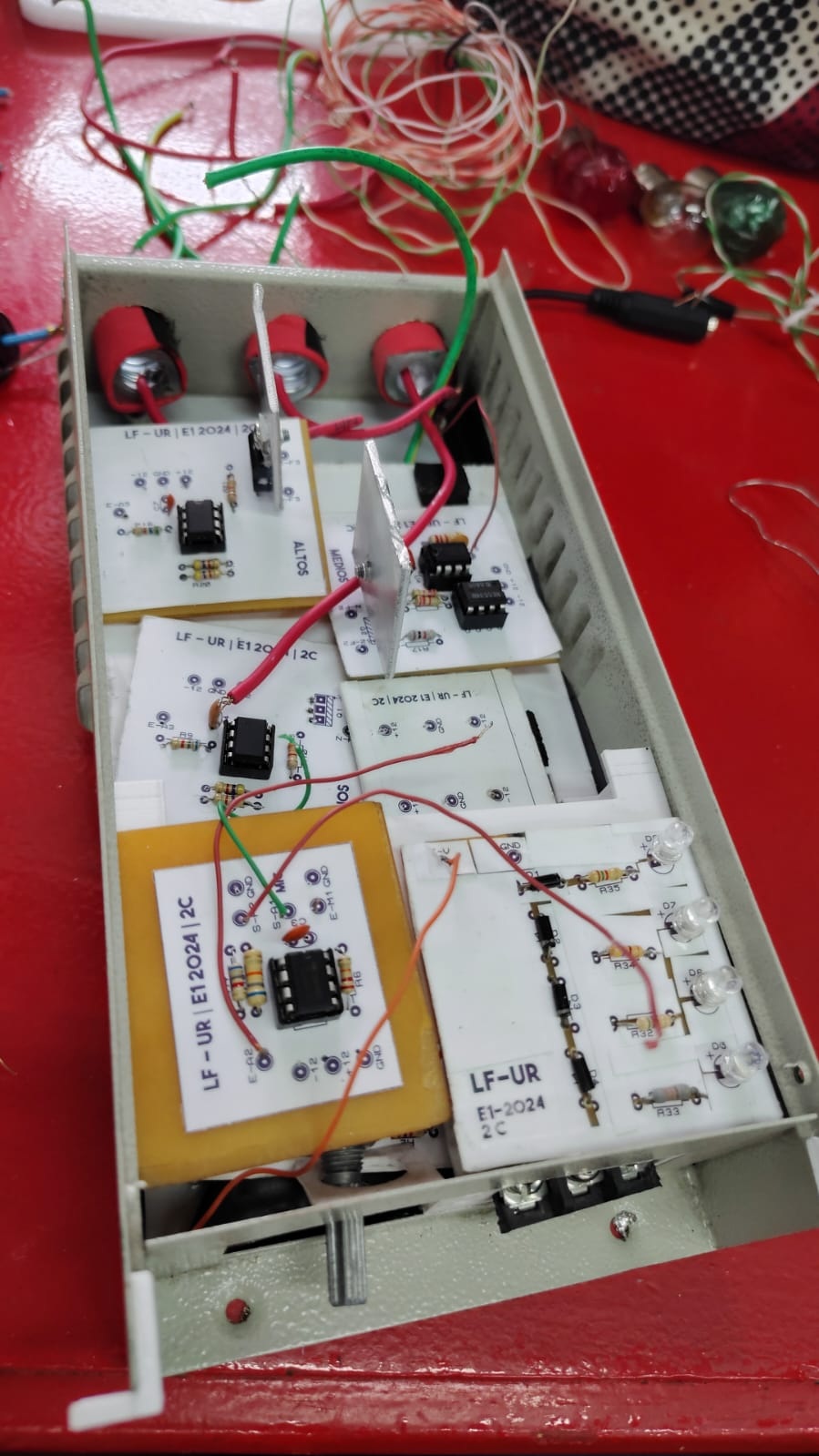

Todo el sistema se diseñó de forma modular — una placa por etapa — y se alojó en un gabinete reciclado de 23×10×5cm, priorizando un enfoque completamente analógico de principio a fin.
SIGNAL is built around a set of active filters that split the incoming audio signal into three bands — bass, mid and treble — each driving a lamp whose intensity tracks the amplitude of its corresponding band. When the signal's frequency falls within a filter's calculated cutoff range, the filter reaches peak gain: the resulting voltage peak saturates the current driving that stage's transistor, amplifying it and lighting the lamp at full intensity. As the signal moves away from that range, the filter's gain drops and the lamp dims accordingly.
A second, independent circuit controls the signal's overall volume through an amplifier whose gain ranges from 0 to 2x the input amplitude, set via a variable resistor acting as a voltage divider. That same control feeds a 4-level LED VU meter, where a diode network progressively enables each LED as the voltage level rises.
The whole system was designed modularly — one board per stage — and housed in a repurposed 23×10×5cm enclosure, favoring a fully analog approach end to end.
